便携式超声波明渠流量计的用途及使用场景

便携式超声波明渠流量计的用途及使用场景

一、工作原理

    便携式超声波明渠流量计是利用超声波在流体中的传播特性实现流量测量的仪器，核心测量方式分为堰槽法和速度面积法两类。

（一）堰槽法

    堰槽法又称液位流量转换法，需要配合标准量水建筑物使用。仪器通过超声波传感器向水面发射脉冲信号，测量声波从发射到被水面反射返回的时间差，结合声速计算出传感器到水面的垂直距离，进而换算出液位高度。

    常用的量水建筑物包括巴歇尔槽、三角堰、矩形堰、等宽堰等。这类堰槽通过节流作用使水流形成稳定流态，液位高度与流量之间存在固定的数学对应关系。仪器内置不同堰槽的计算模型，测得液位后即可根据对应的水位流量关系曲线换算出瞬时流量。

（二）速度面积法

    速度面积法基于流量等于流速乘以过流断面面积的基本公式，即Q=V×A，同时测量流速和液位两项参数，再结合渠道断面尺寸计算流量。该方法无需修建量水建筑物，对渠道形态要求较低。流速测量主要采用以下两种技术路径：

1. 多普勒超声波法

    多普勒法利用声波的多普勒效应。传感器向水中发射固定频率的超声波束，声波遇到水中悬浮的泥沙颗粒、气泡等微粒后发生反射。由于微粒随水流运动，反射声波的频率与发射频率之间产生频移，该频移量与流体流速成正比。仪器通过检测频移计算出水流速度，再结合水位数据和断面参数得出流量。该方法适用于含有一定悬浮颗粒的水体，如污水、河道水等。

2. 时差法

    时差法通过测量超声波顺水流方向和逆水流方向的传播时间差计算流速。超声波顺流传播时速度加快，逆流传播时速度减慢，两者的时间差与水流平均速度相关。测得平均流速后，结合液位计算出过流面积，最终得出流量。时差法对水质要求相对较低，适合较大断面的渠道和河流。

二、主要用途

    便携式超声波明渠流量计主要用于开放水道的非满管流量测量，主要用途包括以下几个方面：

水文数据采集。用于河流、溪流、渠道的流量监测，为水文统计、水资源评价和水利规划提供基础数据。

排污流量核算。用于工业企业排污口、污水处理厂进出口的流量测量，配合水质参数核算污染物排放总量，满足环保监管要求。

灌溉用水计量。用于农田灌溉渠道的流量监测，支撑用水定额管理和水费核算，助力节水灌溉实施。

排水系统监测。用于城市雨水管网、污水管网的流量调查，评估排水能力，为内涝治理和管网改造提供依据。

临时流量核查。用于执法检查、比对监测、验收检测等临时性测量场景，无需固定安装即可快速获取流量数据。

三、主要使用场景

    便携式设计使仪器能够灵活部署于多种现场环境，主要的应用场景如下：

野外河道与溪流。天然河道断面不规则，固定安装难度大，便携式仪器可快速布设完成测流，适用于水文巡测、生态流量监测等场景。

工业排污口。企业排污口分布分散，部分点位不具备yong久安装条件，便携式设备可逐点开展流量核查，支撑环保执法和自行监测工作。

污水处理设施。污水处理厂的进水口、出水口及各工艺单元的明渠段，均可使用便携式设备进行流量比对和巡检，验证在线监测设备的运行状态。

农田灌溉渠系。灌区支渠、斗渠数量多且分布广，便携式流量计可巡回测量各渠道流量，为用水调度和灌溉效率评估提供数据。

城市排水管网检查井。雨水、污水检查井空间有限，便携式设备便于携带下井作业，开展管网流量调查和入流入渗分析。

水利工程验收与比对。新建渠道、改扩建工程的流量验收，以及在线流量计的现场比对校准，均适合使用便携式设备完成临时性测量任务。

相关仪器推荐：

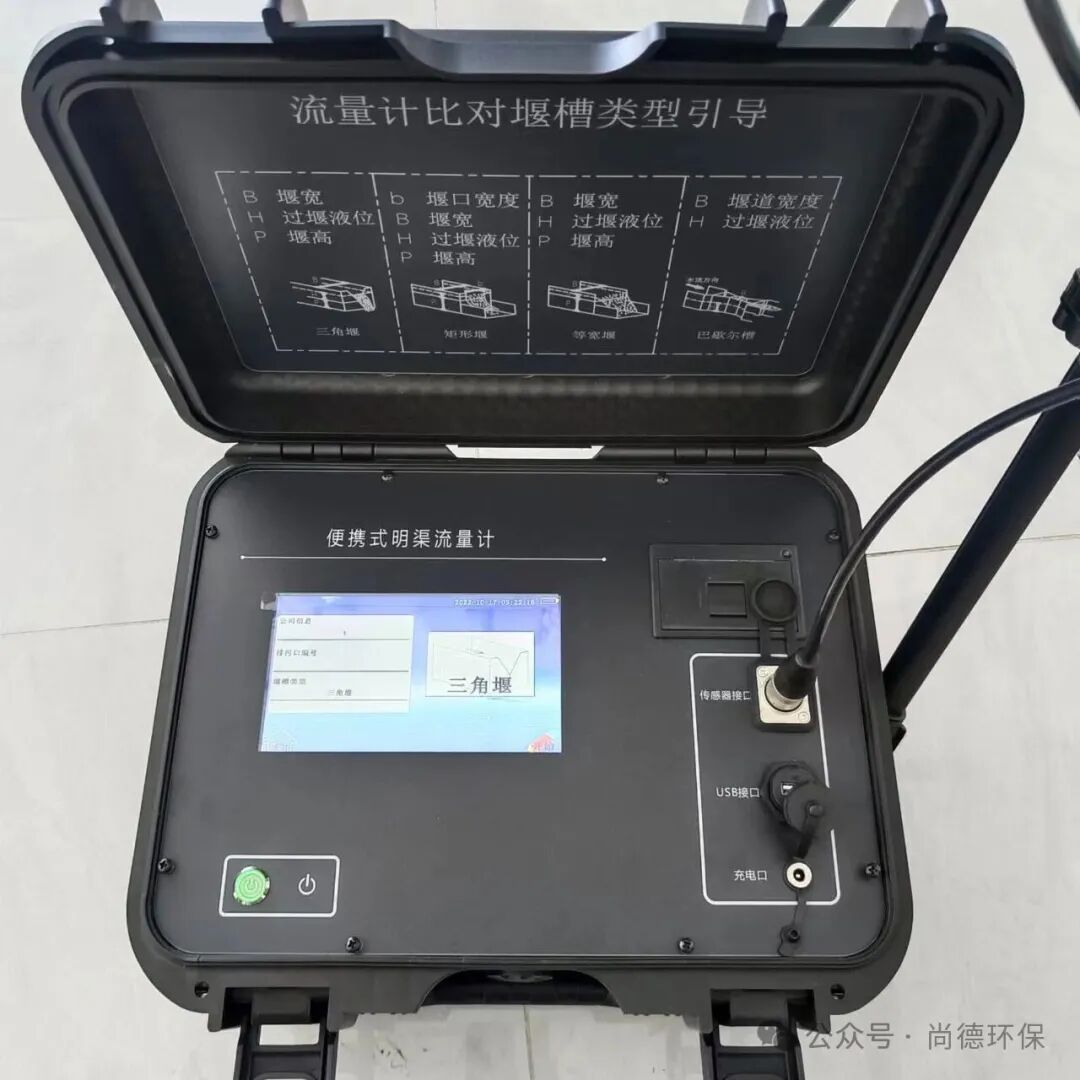

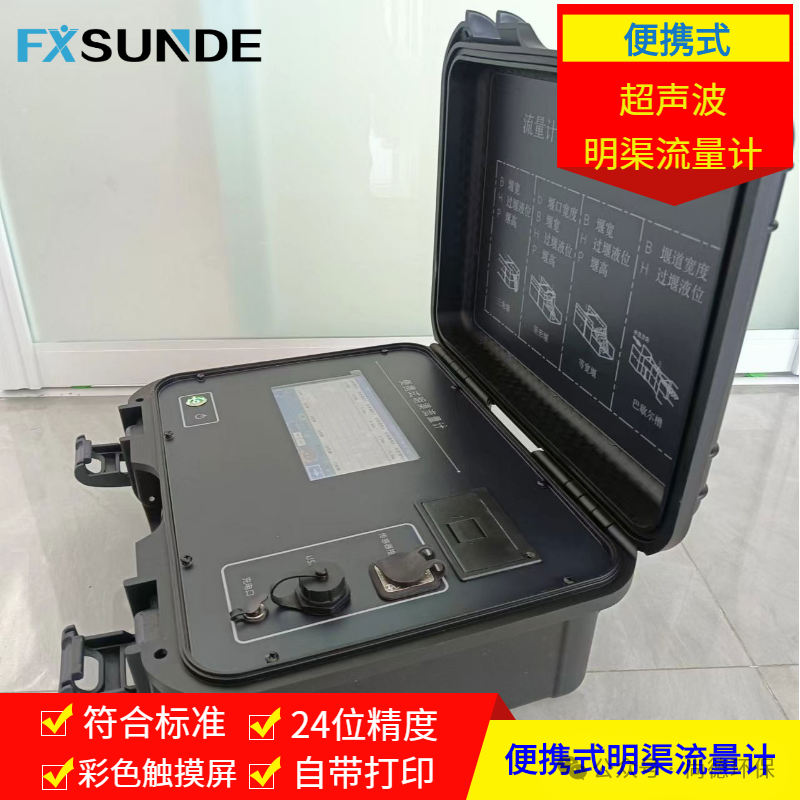

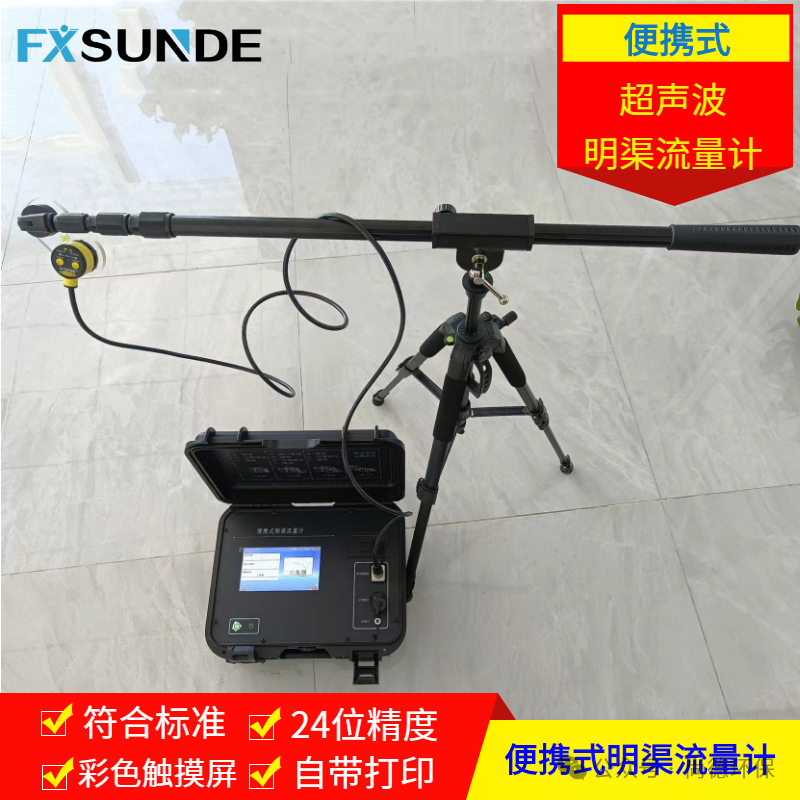

SN-MQ100A型便携式超声波明渠流量计：
